基本功能介绍:(型号:LJ-XZYJ-10)
本设备为一出10半自动注液机,产品用于软包锂离子方形和圆柱可兼容的电池自动注液工艺。实现对于软包锂离子电池人工上料、自动下料;自动注液;自动静置;自动封口;自动下夹至流水线,流至物料盒等功能。
电池上料:人工将电池芯从物料盒取出放入入料周转工位。
电池注液:夹具前进行注液工位进行注液。采用双级储液罐(一个真空吸附电解液气泡用,一个储液缓存)用2个变量陶瓷泵移动式注液,注液量只需在屏幕设置相应注液量,无需其它调整
电池电解液吸附:注液后到下一工位真空静置位,进行真空静置循环吸附。
电池封口:电解液真空吸附后行进至封口位,在真空状态下进行热熔封装
电池下夹:下料机械手把电芯放入流水线上面。
下料流水线:流水线自动将电池流入物料盒。
储液罐有自动补液功能,手动回液利用氮气反回流方法,很快可将储液罐剩余电解液排放至大桶里面,方便快捷。
设备参数说明:
项目 | 技术指标 | 说明 |
外形尺寸 | 1400*1600*1800(mm)(长X宽X高)mm;尺寸按照*后设 计完成为准;加过渡箱宽(2800) | 尺寸按照*后设计完成为准 |
重量 | 约1000 kg | |
机身颜色 | 按客户要求定制 | |
气源 | 6个标准大气压(有客户提供);流量300m³/h | |
电源 | 电压220V50Hz;电压波动小于±10%;功率3KW | 必须有接地线和缺相保护 |
效率 | 约25PPM | 视电池工艺及上料速度而定 |
嫁动率 | ±3‰ | 单个电动泵控制(指注液阀精度) |

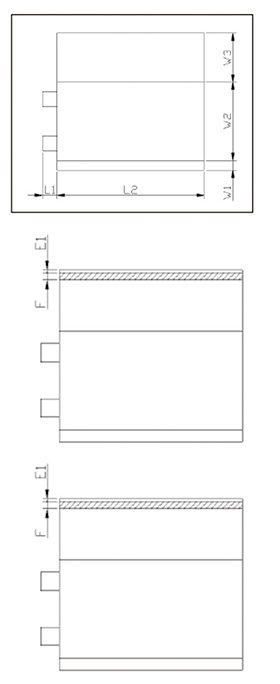

本机适应的电池规格范围(单位:mm)
3.1本机适应的电池规格范围单位:mm其中常规方型:
L1极耳高度=3~15mm
L2电芯主体长度=10~50mm
W1侧封宽度=3~15mm;
50≤W2+W3+W1≤110
电池厚度=3~15mm。
备注:
在上述范围内,封印宽度不变的情况下,可
通过调整夹具生产此范围内的产品封装控制
注液口的未封装区域:E1=2~5mm(封装边离气袋方向的POCKET边的高度误差)。
封装宽度:F=3~5mm
封头工作温度:0-300ºC,封头住各点温度**差异:±3ºC;
其中要兼容两端出极耳圆柱聚合物电池:
软包装圆柱电芯直径4-12mm,主体长度10--40mm,极耳外露长度8-20mm
直径:4-12mm
A:50—80mm
B: 50—100mm
C: 10—40mm
D: 0—20mm
两端出极耳方型: 电
芯厚度:3-12mm
电芯宽度:7-30mm
